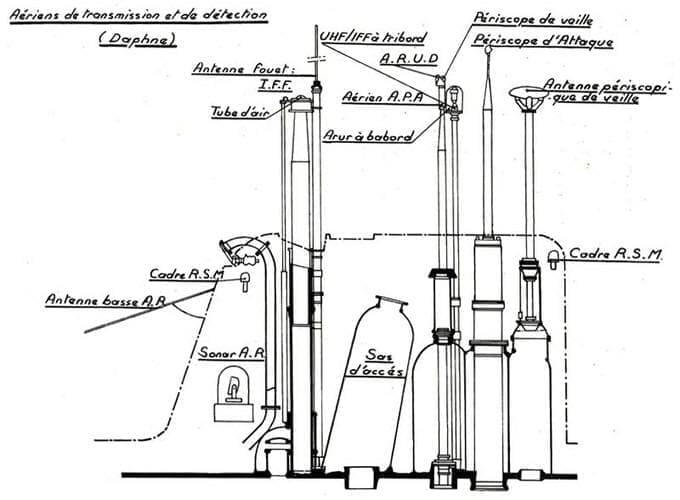

La vue ci-dessous montre la disposition des aériens dans un massif de type Daphné. Ils ont différentes fonctions : Vue (Périscope d'attaque et périscope de veille), Détection (APA, APV, ARUR, ARUD), Reconnaissance, équivalent transpondeur (IFF), Prise d'air (Schnorchel), Émission-Réception (Antenne basse, HF, UHF, cadres RSM).
Ce sont les principaux éléments présents dans le massif d'un sous-marin de type classique, qu'il soit de type Aréthuse, Daphné ou Narval.
Détection | Appareils | Sigle | Discrétion | Portée | Donne | |||
Oui | Semi | Non | ||||||
Optique | Périscope d'attaque | PA | X | Moyenne | Z, (D) | |||
Périscope de veille | PV | X | Moyenne | |||||
Electromagnétique | Radar APA | DRUA | X | Moyenne | D, Z | |||
Radar APV | X | Bonne | ||||||
Détecteur de radar |
ARUR ARUD |
X | Très bonne | Z, F | ||||
Sous-marine | Groupement microphonique | DSUV | X | Moyenne | Z | |||
Sonar passif | DUUA | X | Moyenne | Z | ||||
Sonar actif | X | Faible | Z, D | |||||
Interception Sonar | Goniomètre | DUUG | X | Moyenne | Z | |||
Analyseur | AUUD | X | Moyenne | F | ||||
Télémètre acoustique passif | DUUX | X | Moyenne | D, Z |
D = Distance, F = Fréquence, Z = Azimut

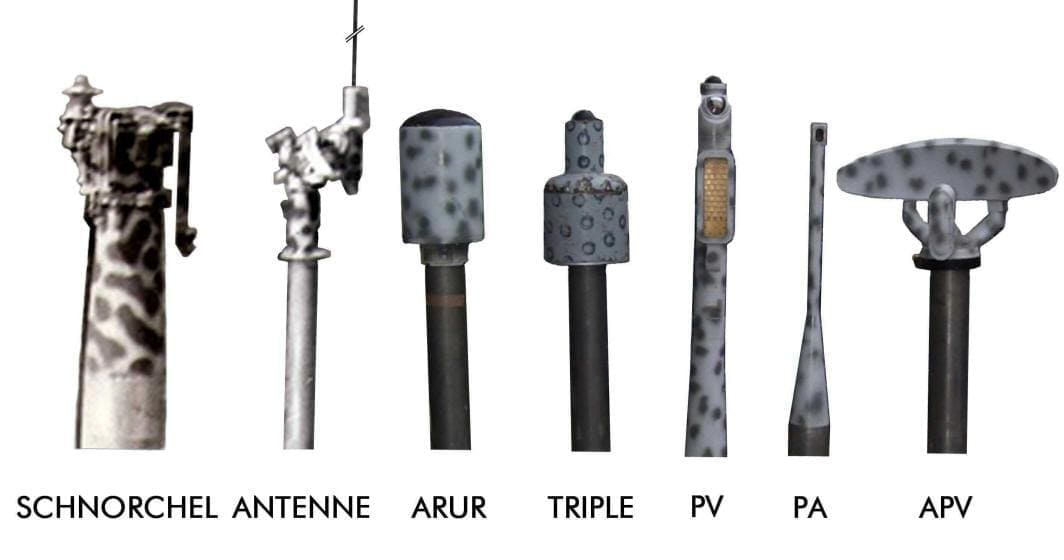

De gauche à droite :
1) SCHNORCHEL = Tube d'air permettant de lancer les diesels et le renouvellement de l'air.
2) ANTENNE = Antenne fouet.
3) ARUR = Détecteur RADAR.
4) TRIPLE = Antenne UHF/VLF/IFF.
5) PV = Périscope de veille + ARUD (Détecteur de radar simplifié) + Radar (Bien Pointé).
6) PA = Périscope d'attaque.
7) APV = RADAR.
Ces aériens sont utilisés principalement à l'immersion périscopique et éventuellement en surface.
